四川脉冲布袋除尘器生产厂家

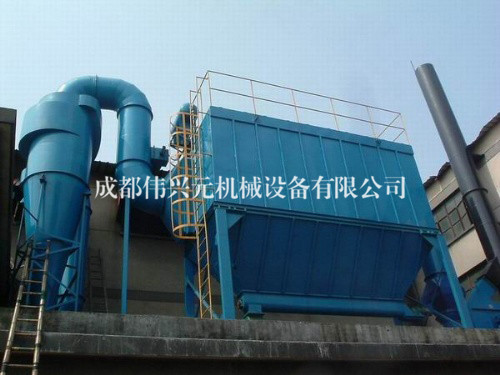

型号：PPM型离线清灰脉冲布袋除尘器
规格：
应用范围：设备概述： PPM气箱式脉冲布袋除尘器是综合国内外同类产品先进性而开发出的高效率除尘器。它综合分室反吹脉冲清灰各类袋式吸尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了布袋除尘器的应用范围，由于这种类型的除尘器的结构有其特点，所以提高了除尘效率，延长了滤袋的使用寿命。 工作原理： &n
设备概述：
PPM气箱式脉冲布袋除尘器是综合国内外同类产品先进性而开发出的高效率除尘器。它综合分室反吹脉冲清灰各类袋式吸尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了布袋除尘器的应用范围，由于这种类型的除尘器的结构有其特点，所以提高了除尘效率，延长了滤袋的使用寿命。
工作原理：
含尘气体由进气口进入箱体，通过滤袋进入上箱体过程中由于滤袋的各种效应作用使尘气分离，被净化了的气体进入上箱体从出风口排出，随着时间的加长积附在滤袋表面的粉尘量也不断增加，使除尘器阻力增大，为保证所需气体量的通过，由控制仪发出指令按顺序开启脉冲阀，使气包内的压缩空气由喷管喷射到各对应室，造成滤袋瞬间急剧膨胀，由于气流的反向作用，积附在滤袋上的粉尘被清掉，滤袋得到再生，被清掉的粉尘落入灰斗，经排灰阀排出机体。积附在滤袋上的粉尘被有周期地脉冲喷吹清除，使净化气体正常通过，保证除尘器系统运行。
根据清灰方式分为：离线清灰。
工作特点：
1、 除尘效率高。
2、 处理风量大。
3、 工作可靠，滤袋寿命长。
4、 自动连续清灰，维护检修方便等特点。
5、得到了广泛的应用。
PPM脉冲布袋除尘器性能表
|
型号 |
PPM32-3 |
PPM32-4 |
PPM32-5 |
PPM32-6 |
PPM64-4 |
PPM64-5 |
PPM64-6 |
PPM64-7 |
PPM64-8 |
|||||
|
处理风量(M3/h) |
6900 |
8930 |
11160 |
13390 |
17800 |
22300 |
26700 |
31200 |
35700 |
|||||
|
过滤风速(m/min) |
1.2～2.0 |
|||||||||||||
|
总过滤面积(M2) |
93 |
124 |
155 |
186 |
248 |
310 |
372 |
434 |
496 |
|||||
|
净过滤面积(M2) |
62 |
93 |
124 |
155 |
186 |
248 |
310 |
372 |
434 |
|||||
|
除尘器室数（个） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|||||
|
滤袋总数(条) |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
448 |
512 |
|||||
|
除尘器阻力(Pa) |
1470～1770 |
|||||||||||||
|
进口气体含尘浓度(g/Nm3) |
＜200 |
＜1000 |
||||||||||||
|
出口气体含尘浓度(g/Nm3) |
＜0.1 |
|||||||||||||
|
除尘器气承受负压(MPa) |
5000 |
|||||||||||||
|
清灰压缩空气 |
压力(Pa) |
(5-7)×105 |
||||||||||||
|
耗气量(m3/min) |
0.27 |
0.37 |
0.46 |
0.55 |
1.2 |
1.5 |
1.8 |
2.1 |
2.1 |
|||||
|
电磁脉冲阀 |
数量(个) |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
||||
|
规格(mm) |
|
|
||||||||||||
|
提升阀 (带气缸) |
数量(个) |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
||||
|
规格(mm) |
提升阀板直径φ460，气缸直径φ63 |
提升阀板直径φ595，气缸直径φ100 |
||||||||||||
|
星型出料机 |
下料口300×300mm，高度150mm，转速30.31r/min，减速电机0.55kw，产量m3/h |
|||||||||||||
|
螺旋输送机 |
规格 |
直径φ300，产量30m3/h（填充率φ=0.7） |
||||||||||||
|
减速电机 |
型号XWD2.2-5-1/43，功率2.2kw |
|||||||||||||
|
空气输斜槽 |
如进气体含尘浓度大于700g/Nm3标，排灰装置应选用较大规格的螺旋输 |
|||||||||||||
|
清灰程序控制器 |
输入和输出电压均为220V，控制器由制造厂配套供应，详细资料参见控制器的说明书 |
|||||||||||||
|
滤袋规格和材质 |
直径×长度φ130×2400mm，涤纶针刺毡重量500g/m2，使用温度≤计120℃ |
|||||||||||||
|
保温层面积（m2） |
26.4 |
34 |
41 |
48.5 |
70 |
94 |
118 |
142 |
166 |
|||||
|
设备总重 (约值，不包括保温层) kg |
2400 |
3400 |
4400 |
5400 |
6900 |
8300 |
9700 |
11100 |
12500 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
型号 技术参数 |
PPM96-4 |
PPM96-5 |
PPM96-6 |
PPM96-7 |
PPM96-8 |
PPM96-9 |
PPM96-2×5 |
PPM96-2×6 |
PPM96-2×7 |
PPM96-2×8 |
PPM96-2×9 |
PPM96-2×10 |
|||
|
处理风量(M3/h) |
26800 |
33400 |
40100 |
46800 |
53510 |
60100 |
66900 |
80700 |
94100 |
107600 |
121000 |
134500 |
|||
|
过滤风速(m/min) |
1.2～2.0 |
||||||||||||||
|
总过滤面积(M2) |
372 |
465 |
557 |
650 |
744 |
836 |
929 |
1121 |
1308 |
1484 |
1681 |
1368 |
|||
|
净过滤面积(M2) |
279 |
372 |
465 |
557 |
657 |
744 |
836 |
1028 |
1215 |
1401 |
1588 |
1775 |
|||
|
除尘器室数（个） |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
|||
|
滤袋总数(条) |
384 |
480 |
576 |
672 |
768 |
864 |
960 |
1152 |
1344 |
1536 |
1728 |
1920 |
|||
|
除尘器阻力(Pa) |
1470～1770 |
||||||||||||||
|
进口气体含尘浓度(g/Nm3) |
＜1300 |
||||||||||||||
|
出口气体含尘浓度(g/Nm3) |
＜0.1 |
||||||||||||||
|
除尘器气承受负压(MPa) |
＜5000 |
||||||||||||||
|
清灰压缩空气 |
压力(Pa) |
(5-7)×105 |
|||||||||||||
|
耗气量(m3/min) |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
2.7 |
3.0 |
3.4 |
4.2 |
4.8 |
5.4 |
6.0 |
|||
|
电磁脉冲阀 |
数量(个) |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
||
|
规格(mm) |
2.5 |
||||||||||||||
|
提升阀 (带气缸) |
数量(个) |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
||
|
规格(mm) |
提升阀板直径φ725，气缸直径φ100 |
||||||||||||||
|
星型出料机 |
下料口400×400mm，转速22.5r/min，减速电机1.5kw |
下料口350×350mm，转速24.63r/min，功率1.51kw，产量40m3/h |
|||||||||||||
|
螺旋输送机 |
规格 |
φ400mm，产量38m3/h |
φ300mm，2台，每台产量21m3/h |
||||||||||||
|
减速电机 |
CAJFGN5.57-1/57，功率5.5kw |
型号XWD2.2-5-1/43，功率2.2kw |
|||||||||||||
|
空气输斜槽 |
如进气体含尘浓度大于700g/Nm3标，排灰装置应选用较大规格的螺旋输 |
||||||||||||||
|
清灰程序控制器 |
输入和输出电压均为220V，控制器由制造厂配套供应，详细资料参见控制器的说明书 |
||||||||||||||
|
滤袋规格和材质 |
直径×长度φ130×2400mm，涤纶针刺毡重量500g/m2，使用温度≤计120℃ |
||||||||||||||
|
保温层面积（m2） |
110 |
120 |
130 |
140 |
150 |
160 |
175 |
210 |
215 |
280 |
315 |
350 |
|||
|
设备总重 (约值，不包括保温层) kg |
8710 |
10100 |
12100 |
14100 |
15700 |
17700 |
21000 |
25200 |
29400 |
33600 |
37800 |
41200 |
|||
注：1、表中的净过滤面积是指一个室清灰时的过滤面积。
2、表中的耗气量是指工厂集中供气的情况，如设置单独空压机时，表中的耗气量×1.3系数。
3、表中处理风量是毛过滤风速为1.2m/min时计算得出的，仅供用户尘源点的含尘度小于30g/Nm3
和净过滤风速也不详的情况下,直接按表中所标注。
